分類 種類
JAM U型鋼槽及配件系統

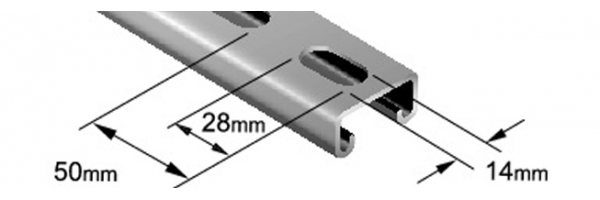

DR21S U型鋼槽

BS 1449 Part2:1983
規格 BS 6946:1988
後期加工 hot dip galvanized to ISO 1461:1999
原料 (產品編號) 4003041213 (3 meters long) 4003041216 (6 meters long)

Span or colunm

unsupported

Height in mm

Uniform Load

at 175 N/mm2

Stress. kg

Deflection

in mm at

175 N/mm2

Uniform Load

at Max. Deflcc. Of

1/200th. Span .kg

Uniform Load

at Max. Deflcc. Of

1/360th. Span .kg

 Max. Load of

column loaded

@ Centroid kg

 Max. Load of

 column loaded

 @slot face kg

 500  254  2.01  -  174  - -
 750  169  4.54  139  77 - -
 1000  127  8.07  78  43  - -
 1250  101  12.61  50  27 -  -
 1500  84  18.71 34  -  -  -
 2000  63  32.30  -  -  -  -
